TS2002

Vydáno: 21.09.2023

Inteligentní tlakový nebo hladinový spínač

Основная информация

  • piezorezistivní nebo keramický senzor tlaku
  • digitální zpracování dat s kompenzací teplotních závislostí a nelinearity měření
  • výstupy programovatelné přímo v jednotkách tlaku s možností hystereze na každém výstupu
  • bezkontaktní galvanicky oddělené výstupy s možností spínání stejnosměrného i střídavého napětí

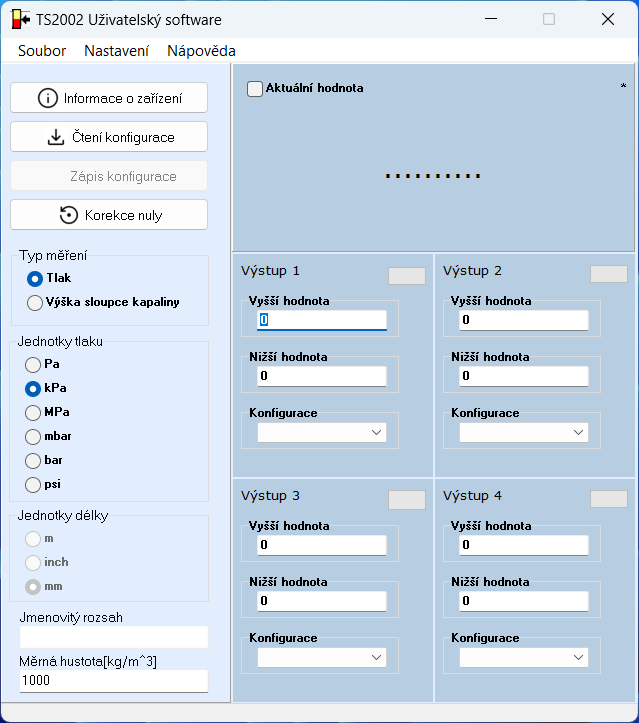

  • konfigurační SW pro Windows

техническая информация

Inteligentní spínač tlaku TS2002 je určen k nespojitému řízení a indikaci tlaku pomocí dvoustavových výstupů. Spínač obsahuje piezorezistivní nebo na objednávku keramický senzor tlaku podle kompatibility s měřeným médiem. Měřené údaje jsou digitálně zpracovány s digitální kompenzací teplotních závislostí a nelinearity měření.

Celý přístroj je konfigurovatelný z PC, je možno zvolit funkci každého spínače, úroveň a hysterezi tlaku pro spínání. Výhodou spínače je plně digitální nastavení z PC bez nutnosti ručního dostavení podle manometru, vysoká přesnost měření tlaku a korekce teplotní závislosti snímače. Spínač tlaku jsou velmi vhodné například pro měření výšky hladiny pomocí hydrostatického tlaku, kde při výšce hladiny 10 m je rozlišení 1 mm.



Technická data

Senzor tlakupiezorezistivní nebo keramický
Měřená medianekorozivní média, korozivní média slučitelná s nerez ocelí 316 a materiály FKM
Jmenovitý rozsah tlaku (absolutní nebo relativní)



10 kPa až 40 MPa v řadě 1,2,5

Povolený přetlak+100% ze jmenovitého rozsahu
Připojení tlaku

vnitřní závit G1/4x10
G1/4 DIN 3852

Rozsah teplot media-20 až +100 °C
Teplota okolního prostředí-5 až +60 °C
Chyba tlaku (linearita, hystereze a opakovatelnost)< +/- 0,25 % z jmenovitého rozsahu
Teplotní chyba v rozsahu pracovních teplotmax. +/- 1% z jmenovitého rozsahu
Napájecí napětí12 až 30 V DC
Spotřebamax. 30 mA
Komunikační rozhraníUSB typ B
Počet spínaných výstupů4
Materiál krabičkyhliník
KrytíIP 65
Rozměry100 x 100 x 58 mm
Hmotnost415 g
